第一节:产品介绍和总体共同点:
产品介绍:
您好!很高兴能与贵司共同合作开发QD-60T3多振盘拖斗五金零件专用包装机,根据贵公司的产品,用多个不同的振盘完成自动记数及下料,袋子宽度 mm(暂定尺寸,以实物为准),包装膜的宽度:240mm,袋长220mm(视物料定、长度可以调节),考虑到袋子的宽度及产品的特殊性,我公司建议主机使用QD-60T4多振盘拖斗五金零件专用包装机。希望我们的方案和建议能够满足您的要求。
我司在对于螺丝包装机的设计、生产技术已有10多年丰富的经验。产品多次出产到国外。特别在国内客户也遍布大江南北。
总体特点:
1.高质量的包装和绩效产品的损耗;
2.包装外观—有独特、先进、成熟的技术保证;
3.让客户的产品在短时期内得到快速、精确、卫生的完美包装;
4.系统的设计能满足您特殊的要求。

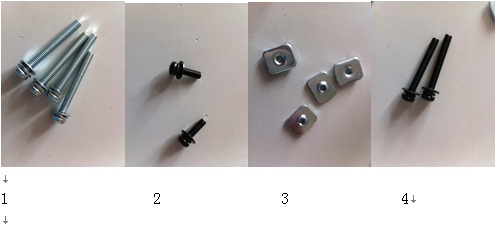

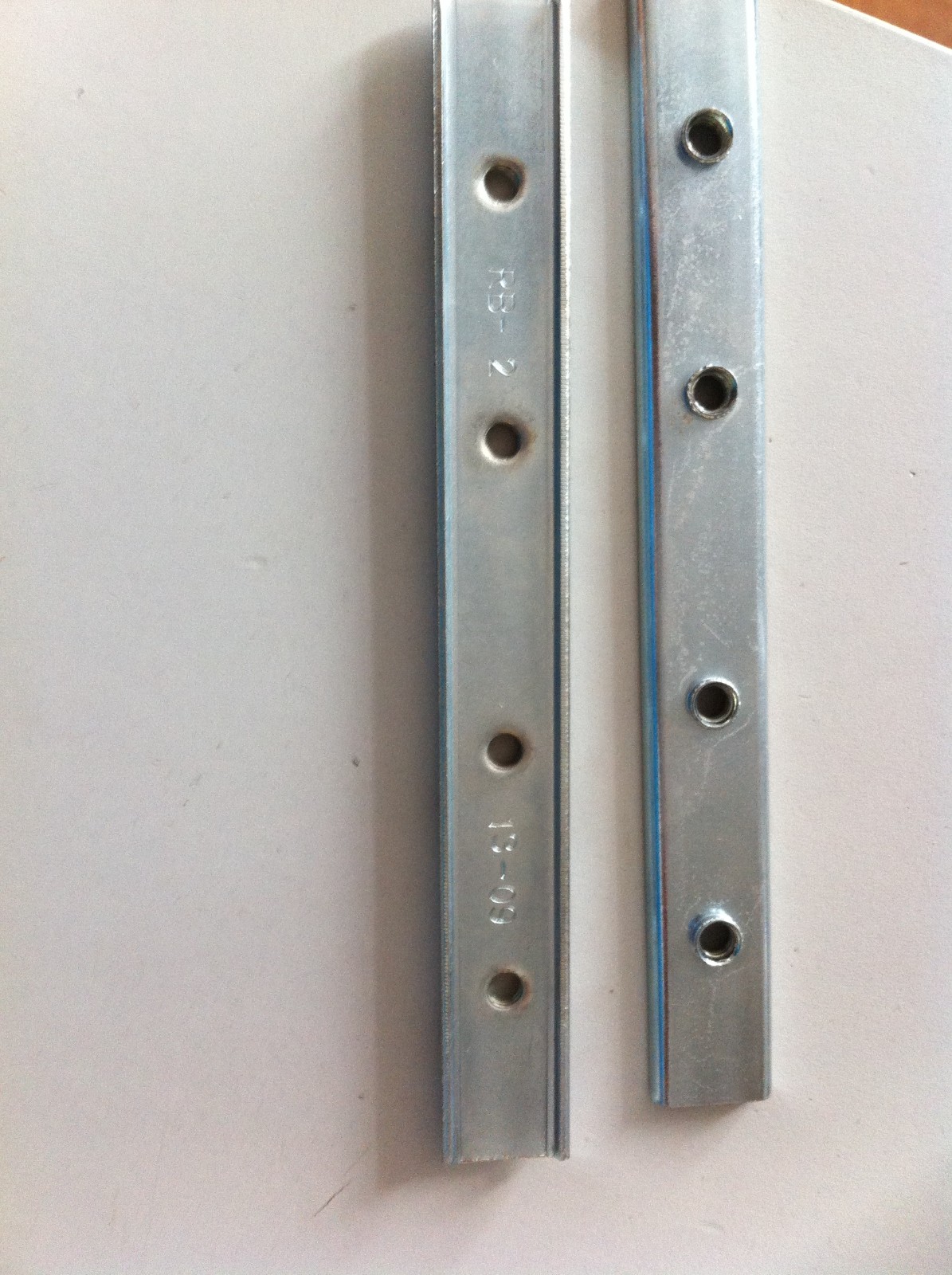

需包装物料明细:见实物

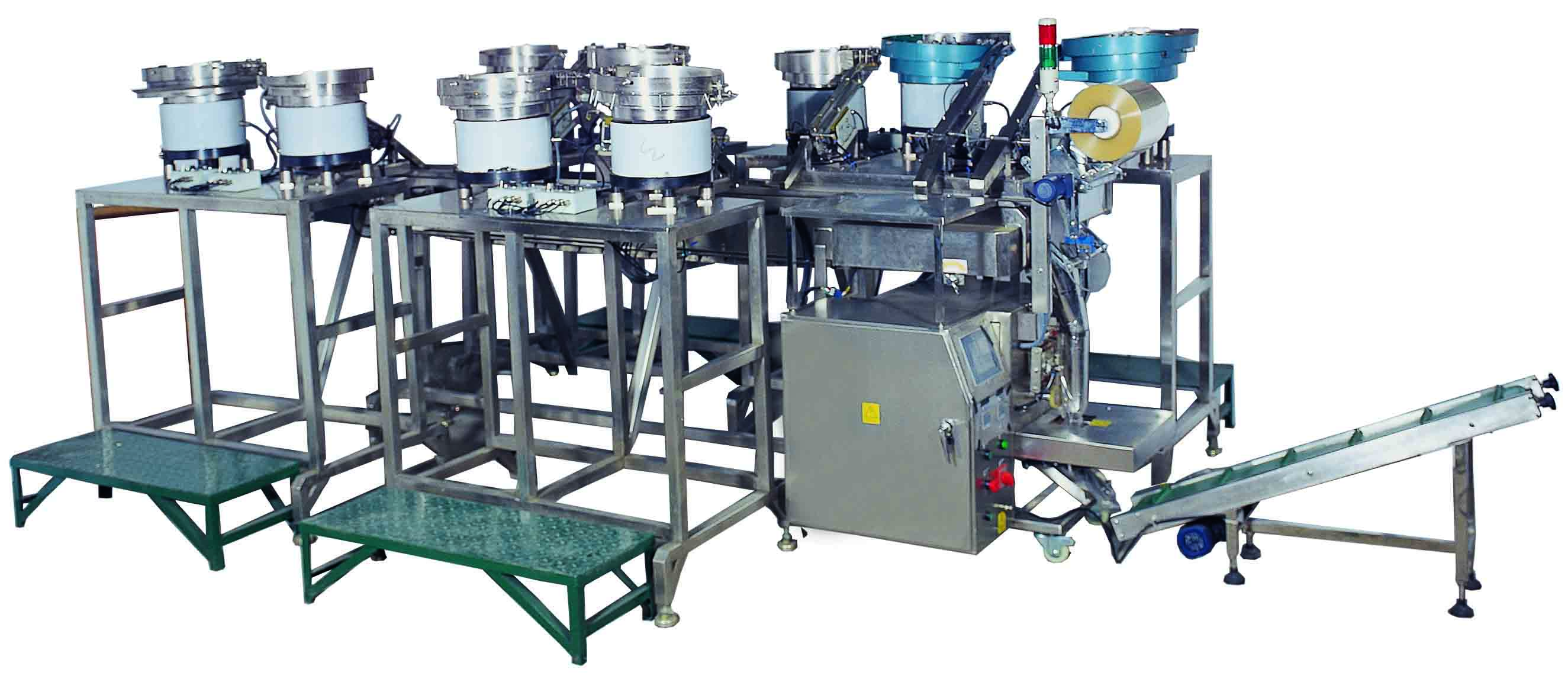

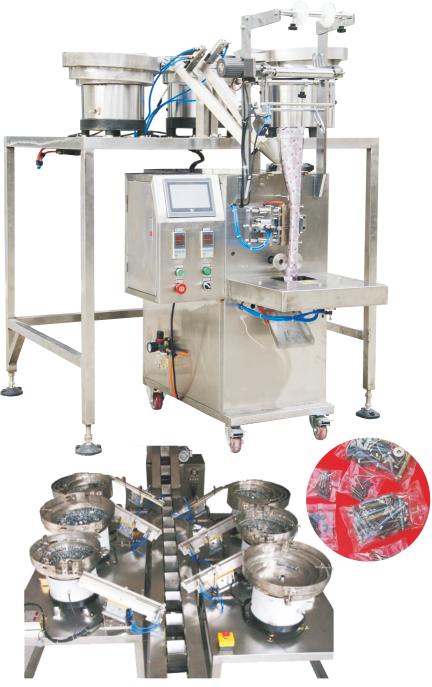

A类似机器正侧面图片:

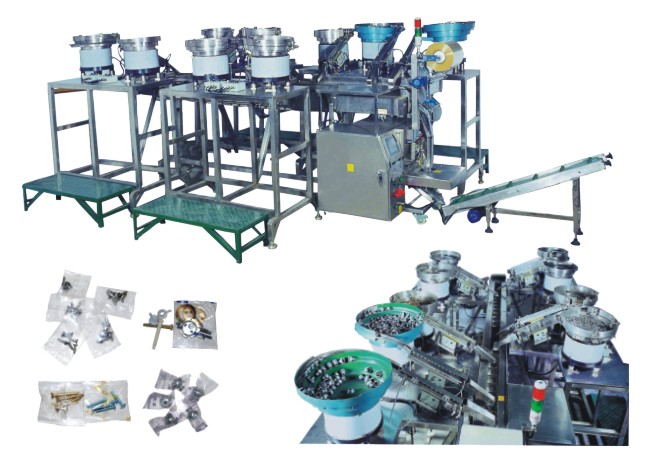

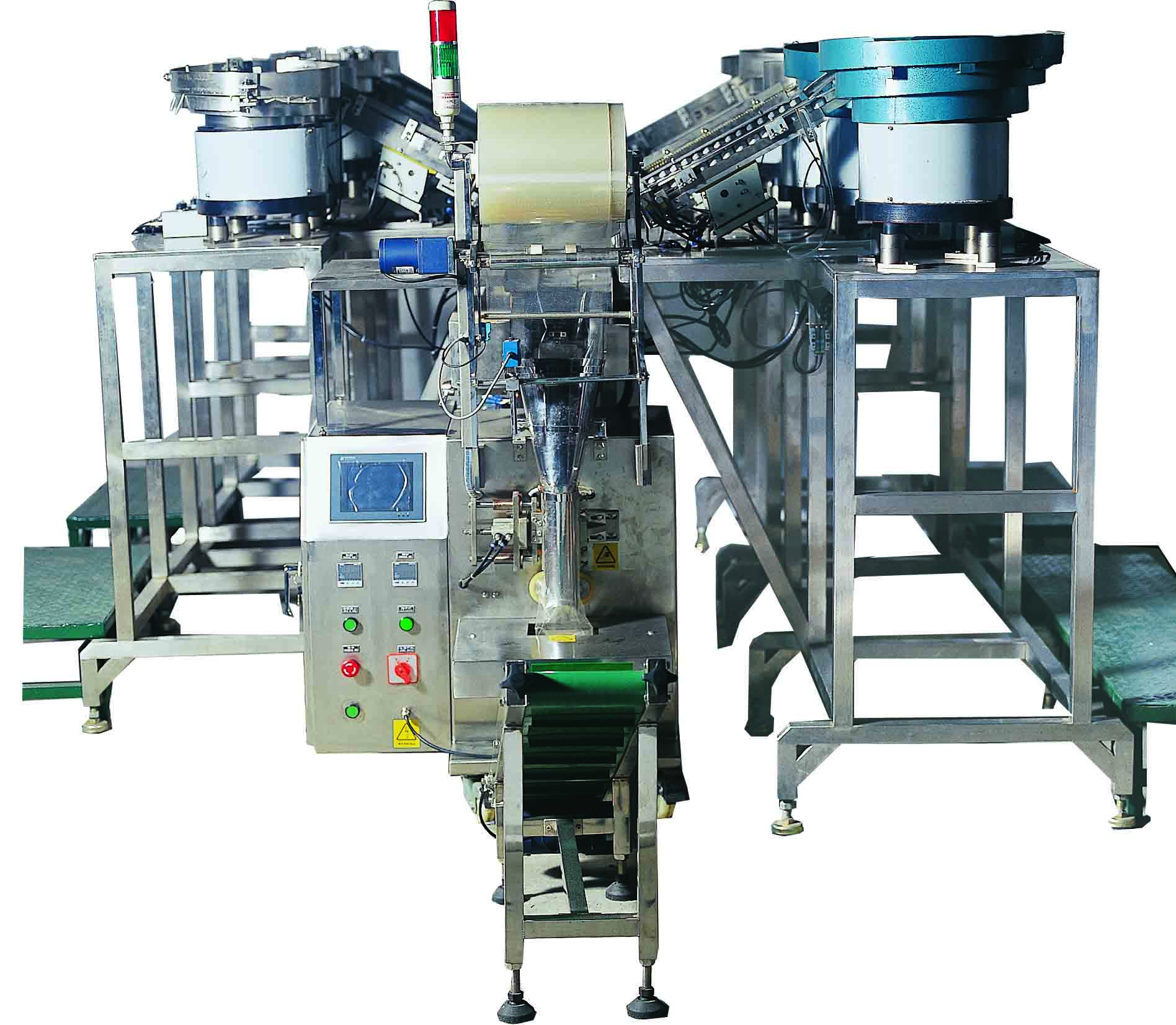

B机器正面图片:

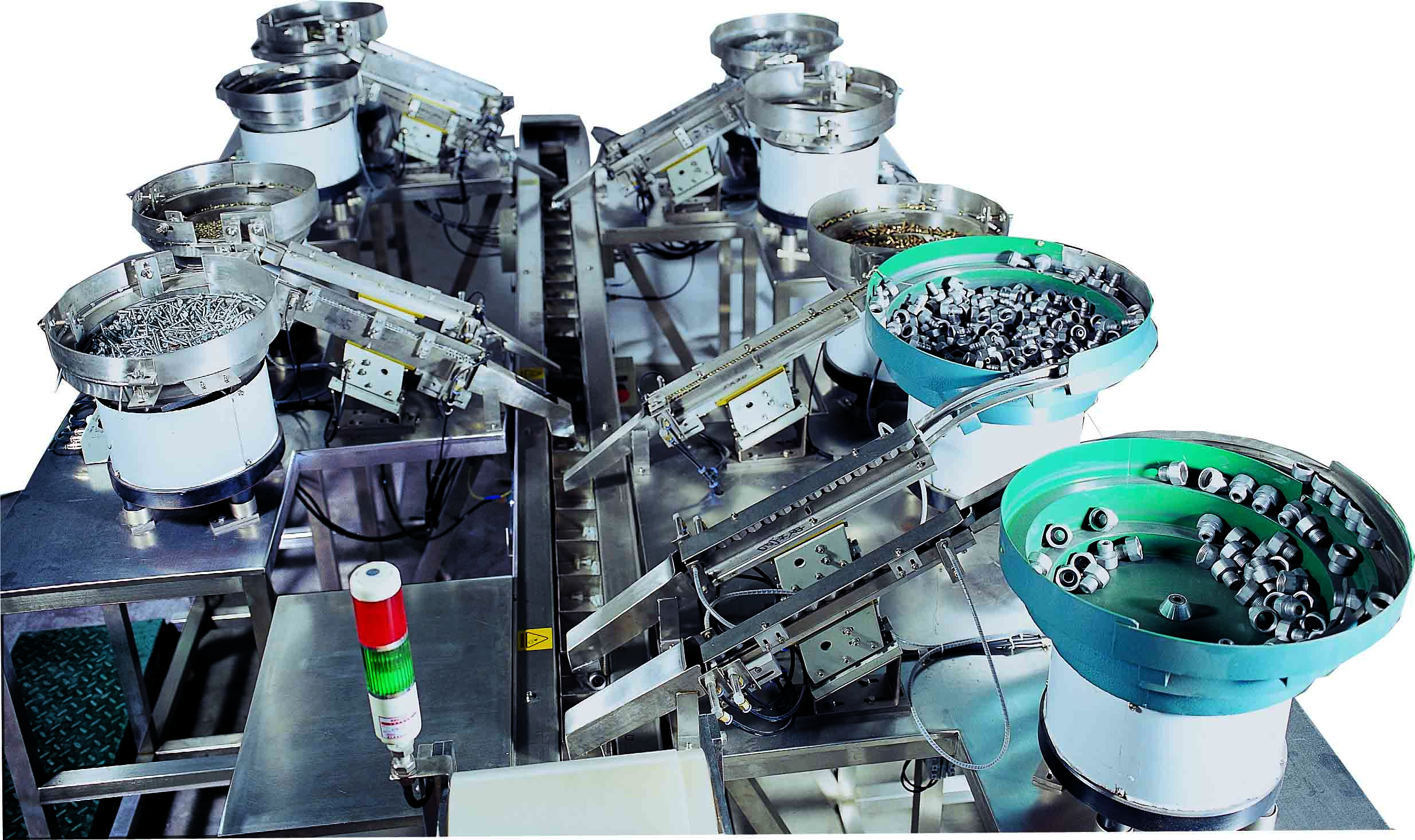

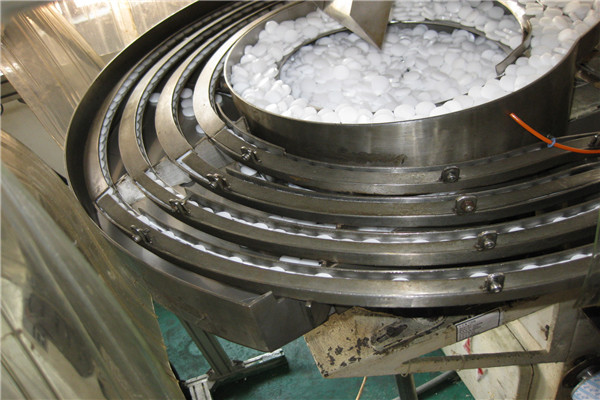

C机器自动给料盘分布图片:

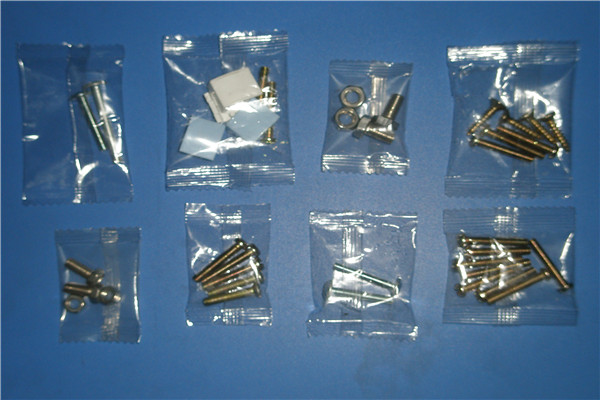

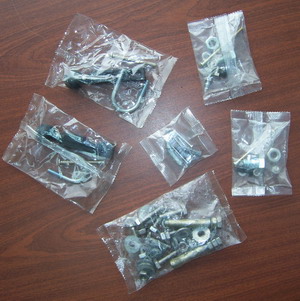

D包装样袋图片:
第二节:用户规格:
1)包装材料:包装材料:OPP/CPP,CPP/PE等可热复合材料;要求成卷使用≤300建议使用BOPP热封膜。
2)包装产品:3种五金产品(按样品和方案中的约定).
3)包装要求:尽量能达到通用使用性能及能准确无误。
4)生产能力:15-40(袋/分)
5)制袋尺寸:长 毫米,宽 毫米。(视实际物料设计袋子的大小)自动显示包装数量。设备出现故障自动停机、自动报警。(安装提示信号灯)。
6)振动盘共9个,各振动盘可单独开关、单独使用,各振动盘下料数可单独调节数量(螺丝调节数量在1-8个、五金配件调节数量建议人工投)。
7)具体组合为:每4个振盘合为一组、如有人工投料的位置留在主机后面(能更好的检阅设备及给料系统的给料状态)
自动计数系统采用进口光纤或合资气动元件。
8)振动盘放置台:总体框架:采用40*40*20碳钢;台面采用T=8mm钢板喷漆;;脚杯采用M16螺钉镀锌杯。
9)整机外包不锈钢材料、输送链盒采用T=1.0 201不锈钢制作。
10)供纸部分结构外表镀铬。
第三节:方案推荐:
按贵司提供的物料与要求,包装产品都比较单一、但包装种类繁多,我公司工程师考虑到适用性和速度等因素。我司建议使用一条2.5米左右长的输送带、在输送带的旁边配2组由2个振动盘的计量供料系统、每个自动供料系统上都单独控制、由一插头接线直接使用、简单方便。主机上预留4个接线口,方便多种物料自动化的同时进袋。根据需要可做多组供料系统与主机配套连接。封口形式采用为背封,而且要用背封式气动形式结构主机。
解说:采用气动形式结构,使整个机械简单化,不易损坏。容易调整,使操作人员更方便维护机械。在落料时候万一遇有夹料情况,气动形式不会强行将产品切断,避免损坏刀具。
采用背封式原理,使下料通道更为宽阔,避免卡料。
机械总体名称:气动式多振盘包装机(背封)
第四节:产品参数介绍及说明:
主要技术参数:
包装速度: 15-40袋/分钟
计量范围: (螺丝1-8颗、)
制袋长度: 30-2200mm 可以自动调节
制袋宽度: 50-110mm 更换成型器可以改变制袋大小
制袋方式: 背封直纹封合
工作电源电压: 220V、50HZ单相
设备最大外形尺寸: 约长4600*1800*1650MM
工作流程说明:
主机制袋部分采用气动封合。
主机切断部分采用气动驱动花纹刀切断。
主机供纸拉袋部分采用电机驱动。
输送机构部分采用电机驱动。
下料部份分采用气动式定位计量工作方式。
第五节:系统功能及工作流程:
A)系统功能要求:
1、送料顺畅、运行平稳、噪音低,不损伤原料,操作调整简单,易懂。送料计数准确,不漏料、多料、卡料等现象。
2、设备系统基本动作具有手动切换功能、自诊功能,当出现故障后能够自动停机报警,急停按钮应安装在容易操作的地方,以方便员工操作。
3、设备需具有封口牢固、密封性好、袋型平整、精美,包装效率高坚固耐用,震动轻微,故障率低于,出现不良时自动停机、自动报警,寿命长等特点。
4、该设备能实现自动完成分拣、计量、填充、装包、计数等工作。螺丝包装颗数1-8粒随意调节,自动显示包装数量,可方便的统计出机器的工作量。
5、设备需具有高度的安全防护功能(各危险部位均需安装安全保护装置)
6、本机需具有无料、缺料自动检测,缺料、无料时设备会自动停机报警,设备中每个送料器可任意开启或关闭,以方便生产需要。
7、设备说明书、图纸和操作维修手册等文本以中文为准,设备需设计得小巧,外形美观,人性化设计。
8、采用先进的PLC控制系统,故障自停机、自报警、自诊断、使用安全,并设有中文人机操作界面,从而使设备操作简单,调整方便,自动化程度高。
9、操作维修方便:间歇式结构简单,易于操作和维修,通用性强。
设备动作描叙:
采用机械将物料计数投入输送机构链盒,链盒装满所设定的物料后,然后气动封合切断实现制袋包装。当进行生产操作时,拉袋电机动作一次,以防止在半成品袋里有物料被横封夹住,当该动作完成后,纵封和横封开始动作进行封合,同时输送链盒向前运转输送至成型器,进行投料一次,然后停止,此时数粒盘开始动作进行计数,同时主机拉袋,进行下一次封合制袋。
第六节:机器配置
部件名称 | 原产地 | 品牌 |
主机箱体 | 上海 | 材料不锈钢201 |
供纸电机 | 德国 | 厦门精研 |
震动盘 (直径350mm) | 国产 | 广州齐博 |
震动轨道 | 国产 | 广州齐博 |
输送电机 | 德国 | 厦门精研 |
拉袋步进电机 | 国产 | 广州 |
气缸 | 国产 | 上海上亚 |
PLC | 日本 | 三菱 |
温控表 | 上海 | 亚泰 |
触摸屏 | 中国 | 维纶 |
固态继电器 | 中国 | 施耐德 |
